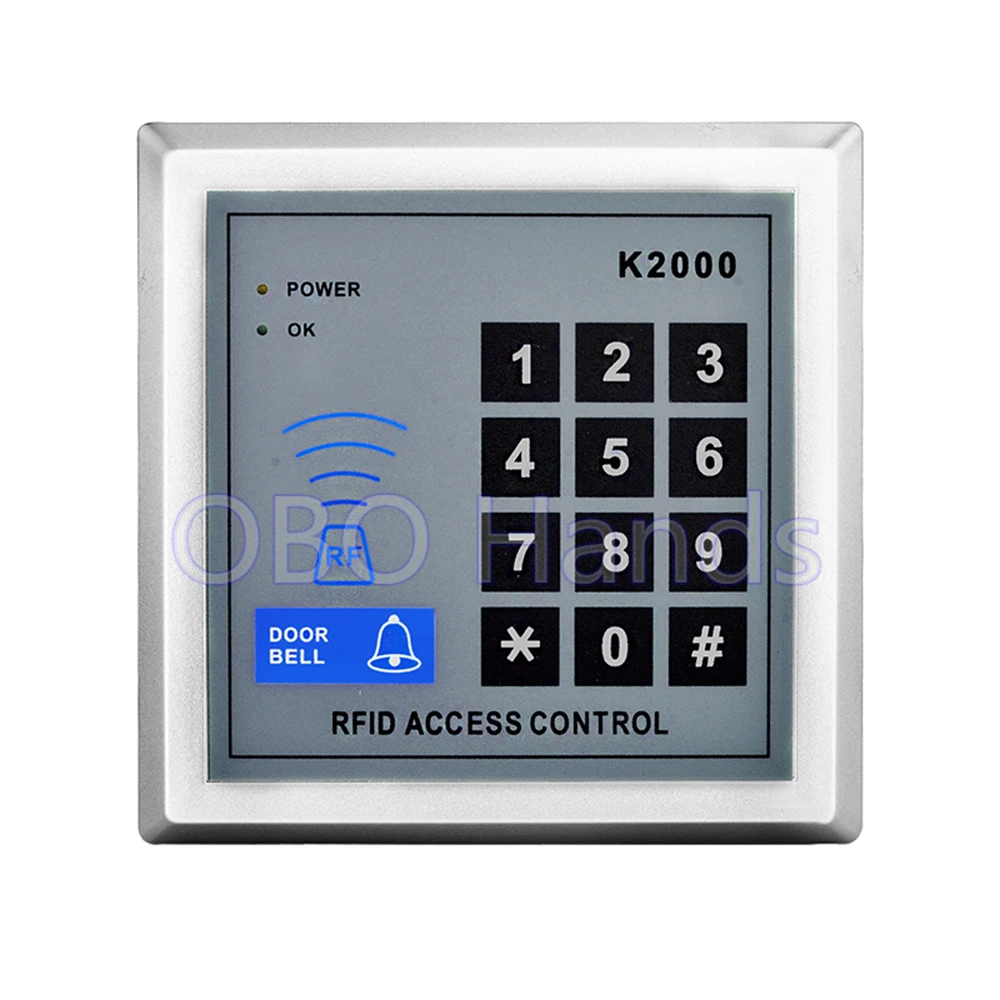

1 K2000 RFID ACCESS CONTROL Модифицированный контроллер управления охранной системой по цифровому коду или RFID метке 2 Модифицированный контроллер управления охранной системой по цифровому коду или RFID метке. В роли метки подходят карты и брелоки стандарта EM Marine с частотой 125 КГц (до 500 штук) Дополнительную кнопку «DOOR BELL» можно использовать в качестве тревожной кнопки или звонка 12 вольт.
Контроллер способен управлять охранной системой в режимах: по паролю или по карте (метке) по паролю + карта (метка) Характеристики: Размер: 117х117х21 мм Рабочее напряжение: 12V DC. Допустимый диапазон напряжения: 10-16V Потребление: 90 ма в дежурном режиме, 150 ма максимум. Стандарт меток: 125 КГц (EM Marine) Память карт или брелоков (меток) до 500 штук Протокол управления охранной системой: код встроенного «виртуального» ключа ТМ (DS1990) Условия работы: Температура: С Влажность: 0-95% Не рекомендовано для уличной установки. Подключение Для подключения контроллера к охранной системе «Радиус-5 + БПП-30» используются контакты: - на контроллере «+12v» к контакту «1» на охранной системе (питание) - на контроллере «GND» «2» на охранной системе (земля) - на контроллере «9» «9» на охранной системе (вход ТМ) - на контроллере «10» «10» на охранной системе (индик. Светодиод) - на контроллере контакты «BELL» (кнопка) к любому шлейфу охранной системы или звонку 12в. Контакты подключения к охранной системе «Радиус-5М»(DIN): - на контроллере «+12v» к контакту «V» на охранной системе (питание) - на контроллере «GND» «G» на охранной системе (земля) - на контроллере «9» «TD» на охранной системе (вход ТМ) - на контроллере «10» «L» на охранной системе (индик.
Светодиод) - на контроллере контакты «BELL» (кнопка) к любому шлейфу охранной системы или звонку 12в. 3 Программирование Настройки по умолчанию: Режим программирования «.990101». Пароль в режиме по паролю или по карте «1234» (по умолчанию). Пароль в режиме пароль + карта - «0000»(по умолчанию). Функция личного пароля выключена. Режим программирования: Нажимаем «.» и в течении 2 сек.
Набираем «990101» услышим двойной сигнал зуммера и загорится диод «OK». Выход из режима программирования - нажимаем «.» 2. Добавление карты или метки. Нажимаем «5», вводим ID пользователя (от 001 до 500), слышим двойной сигнал зуммера.
Rfid Access Control K2000 Инструкция
Прикладываем карту, слышим двойной сигнал зуммера. Для ввода следующего ID, «5» больше нажимать не надо. Если услышали тройной сигнал зуммера, значит такой ID или карта уже существует. Запоминаем или записываем в таблице, какой ID какой карте присвоили.
Удаление карты может производиться по ID, если карта утеряна. Удаление карты или метки - Нажимаем «7», прикладываем удаляемую карту или набираем ID пользователя, слышим двойной сигнал зуммера.
Для удаления следующей карты, «7» больше нажимать не надо. Установки для управления охраной: А: По карте или паролю (режим установлен по умолчанию) - Нажать «1» затем «0», слышим двойной сигнал зуммера. 4 Б: По карте + паролю Можно установить до 500 личных паролей для каждого пользователя или один общий. Нажать «1» затем «1», слышим двойной сигнал зуммера. В: Режим личного пароля - Нажать «1» затем «3», слышим двойной сигнал зуммера. Замена личного пароля (по умолчанию «0000») в режиме карта + пароль Заходить в режиме программирования не надо.
Нажать «#», слышим двойной сигнал зуммера, - В течении 2 секунд прикладываем карту, - Вводим СТАРЫЙ пароль («0000»), - Вводим НОВЫЙ четырёхзначный пароль - 2 раза!!! - Выйти из режима «.» Г: Режим общего пароля - Нажать «1» затем «2», слышим двойной сигнал зуммера. Замена общего пароля (по умолчанию 1234) - Нажать «3» затем набрать НОВЫЙ четырёхзначный пароль, слышим двойной сигнал зуммера. Пароль «0000» установить нельзя. Восстановление заводских настроек 1 способ: - Нажать «8», затем «6» услышим тройной сигнал зуммера, двойной сигнал зуммера, через 5 секунд ещё серию. Настройки стёрты, диод «ОК» продолжает гореть, но контроллер уже не в режиме программирования. Его можно погасить набрав, например, «1234».
2 способ: - Замкнуть на пару секунд перемычку J2 при включённом контроллере, настройки сотрутся, но добавленные пользователи останутся. Изменение пароля программирования - Нажать «0», ввести НОВЫЙ шестизначный пароль - 2 раза!!! Примечание Чего лишаемся в охранной системе с использованием этого контроллера меток: 1. Контроллер меток выдает всего один код «виртуального» ключа ТМ, поэтому если он будет зарегистрирован в охр.системе как ключ ТМ 1 и выбран режим «частичного» снятия с охраны., когда по условию инструкции (для Радиус-5) ключ ТМ 1 начинает работать как «Мастер Ключ», то все зарегистрированные в контроллере карты (метки) и пароли автоматически становятся «Мастерами». Это неправильно! Для того чтобы этот режим заработал полноценно, необходимо установить дополнительный считыватель ключей ТМ (DS1990) в удобном для хозяина месте и зарегистрировать в охр.
Системе ключ ТМ 1 как «Мастер Ключ», а все метки, карты и пароли с контроллера меток «К2000» как ключ 2. Теперь при необходимости снять с охраны «не снимаемые» шлейфы хозяин может воспользоваться своим Ключом» ТМ, но только через отдельно установленный для него считыватель. В разделе «Отправка SMS о постановке и снятии с охраны» номер карты или брелока будут определяться в SMS сообщении как один номер, поскольку клавиатурный контроллер при постановке и снятии с охраны картами, брелоками или кодом, всегда выдает один и тот же код «виртуального» ключа ТМ встроенного в нём.
Rfid Access Control Инструкция На Русском
(Инструкция «Радиус-5» стр.13) - Позволяет круглосуточно контролировать состояние датчиков: утечки газа, утечки воды, дыма, тревожной кнопки и НЕ отключать их при повседневном отключении охраны. 6 Таблица ID ID Пользователь ID Пользователь.
